Flügelzellenpumpen

Die Schmierstoff-Entwicklung ist geprägt von sogenannten Freigabeprüfungen oder dem Erreichen bestimmter Labormarker in standardisierten, meist in Normen festgehaltener Prüfungen.

Flügelzellenpumpen haben sich dabei historisch auf Grund Ihrer konstanten mechanischen Belastung und weiten Realanwendungsverbreitung als Mittel der Prüfung hervorgetan und sind fester Bestandteil in der Öl- und Additivforschung.

Besonders verbreitet sind dabei die (ehemals Vickers) V104c und die Eaton 35VQ25. Grundsätzlich handelt es sich hierbei um Flügelzellenpumpen, die gegen den Widerstand eines Druckbegrenzungsventils laufen. Durch den aufgebrachten Druck erfährt das Fluid im Laufring/Flügelzellenspalt eine mechanische Belastung und durch die Erhöhung der Reibung eine thermische.

Automatischer 2-Tank-Prüfstand V104c für normkonforme Prüfungen nach DIN und ASTM

Unser V104c Prüfstand stellt ein automatisch umstellbares 2-Tank-System dar, bei dem sich einfach zwischen den konstruktiven Anforderungen der DIN- und ASTM - Norm hin und her wechseln lässt, um beide in Gänze normgerecht abbilden zu können. Zusätzlich erhält man wertvolle Einblicke in das Pumpensystem, da Messgrößen wie das Reibmoment und Filtervordruck aufgezeichnet werden.

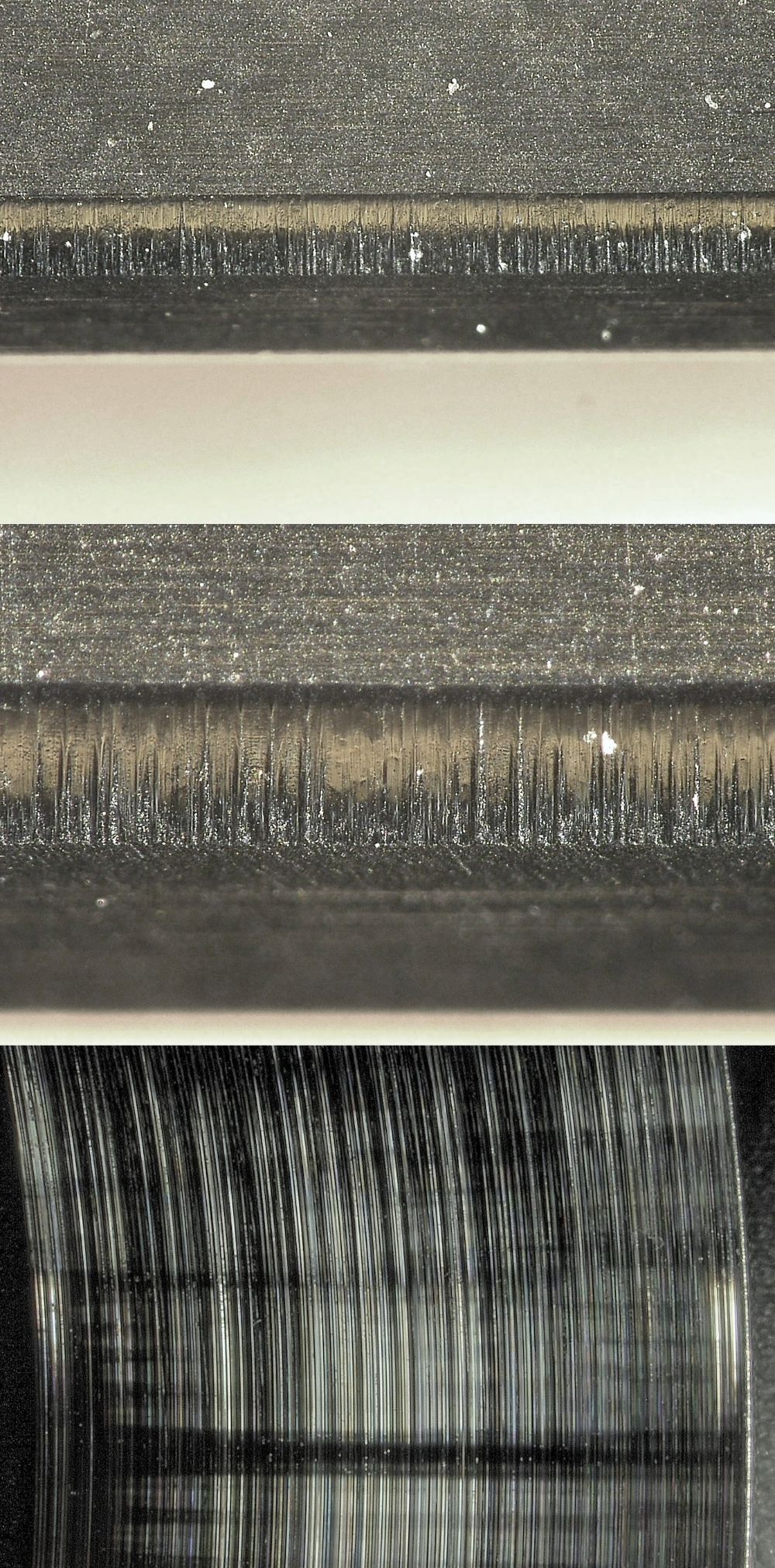

Good Fluid: Mikroskopie von Flügelzellen (o. & m.) und Laufring (u.).

Leichte Abrasionsspuren auf den Flügelzellenkanten und dem Laufring sind einzige Schäden nach Versuch. Das Fluid besteht die Prüfung.

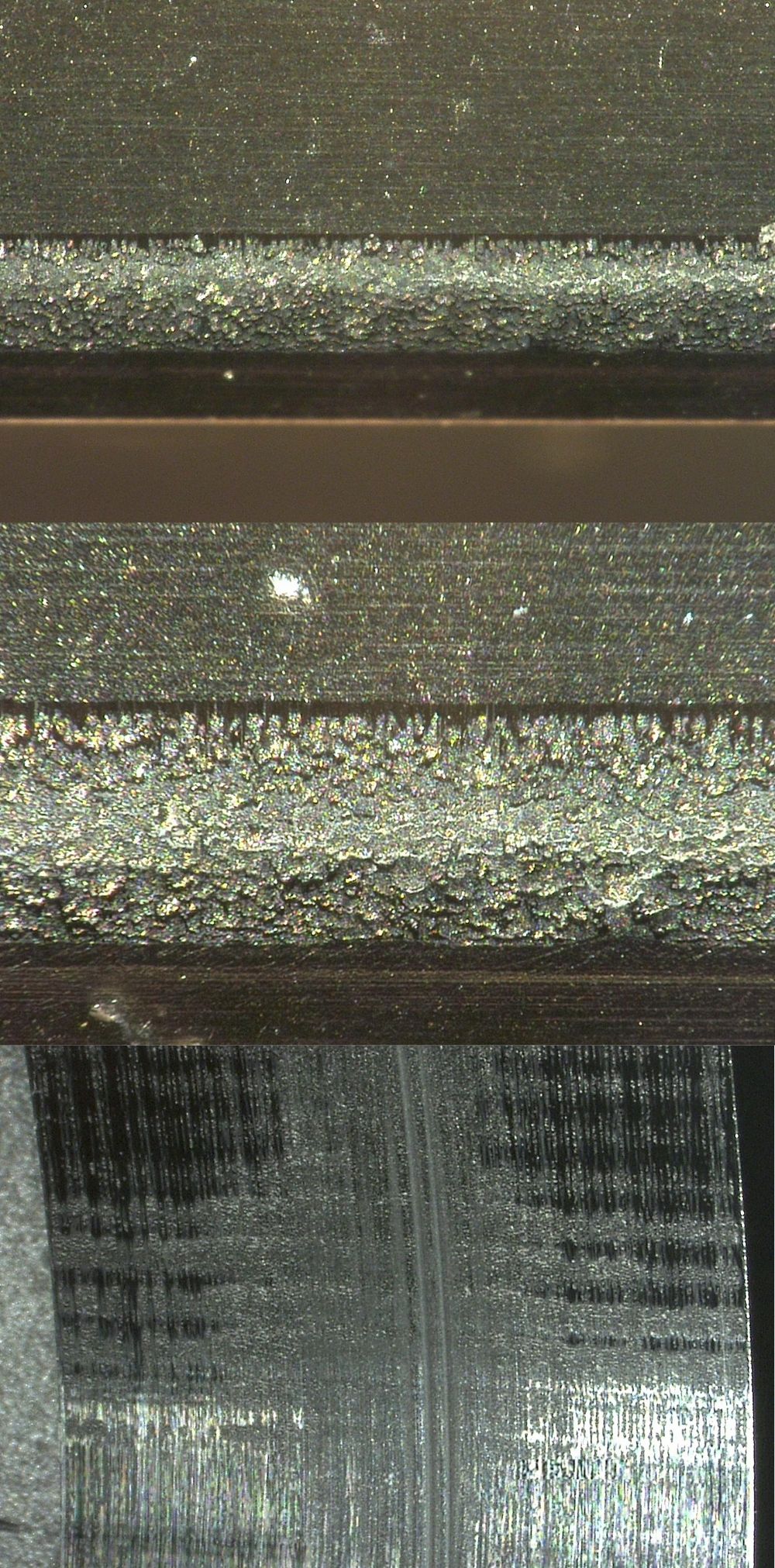

Bad Fluid: Mikroskopie von Flügelzellen (o. & m.) und Laufring (u.).

Hier schneidet das Fluid im Versuch ziemlich schlecht ab – ausgeprägte Kavitationsschäden auf Laufring und Flügelzellen führen zu einem erhöhten Masseverlust – das Fluid fällt in der Prüfung durch.

Versuchsdaten aus einer Norm-Prüfung. Hier wird Fluid bei konstantem Druck für 100 Stunden, oder bis ein bestimmter Durchfluss unterschritten wird, gepumpt. Über die ersten 24h scheint eine Art Einlauf stattzufinden, indiziert durch Reibmoment Schwankung und starke Temperaturnachregelung. Ebenfalls interessant, die lineare Zunahme in P3 über den Versuch als Indiz für die Filterverschmutzung.

35VQ25 Pumpe am Prüfstand

Auch für andere Öl-Freigabeprüfungen bieten wir Ihnen den passenden Prüfstand an. Beispielsweise unsere 35VQ25 für die Prüfnorm D6973 − 14 basierend auf der 35VQ25 Eaton Pumpe.
